大型臭氧發生器氣源潔凈系統要求及配置

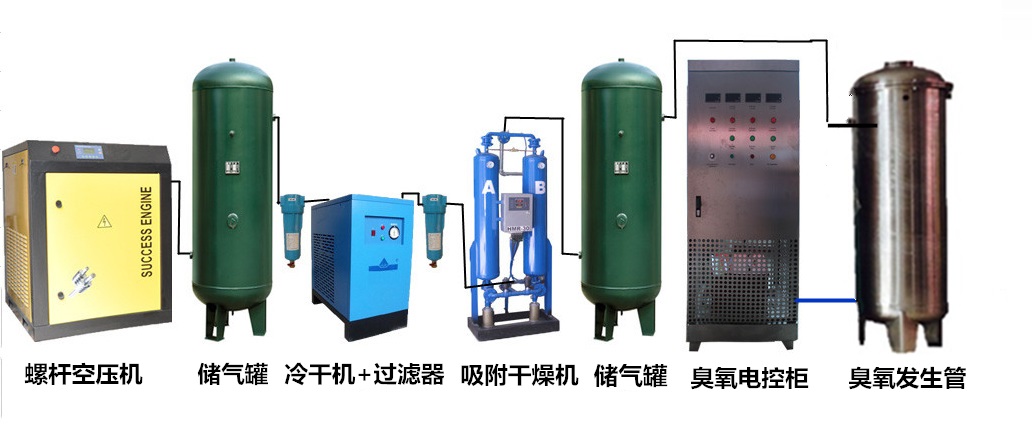

臭氧發生器主要是通過接液氧或經空壓機抽取空氣后冷干吸附過濾除油除塵提純后高壓放電產生臭氧。氣源的干燥度與潔凈度直徑影響臭氧產量，氣源中水汽會影響臭氧產量及機器壽命，露點低效果好。臭氧由氧氣電解產生，氣源中氧氣含量高產生的臭氧濃度也高。臭氧發生器氣源經螺桿空壓機，冷凍干燥機、吸附式干燥機、油水分離器、空氣過濾器、儲氣罐處理后氣源合格的指標為：
a．含水量：要求氣源露點低于-40℃；
b．含油量：要求含油量低于0.01mg/m3(21℃)，最好能低于0.003mg/m3(21℃)；
c．雜質顆粒度：要雜質顆粒小于1μm，最好能小于0.01μm；
d．溫度：溫度不高于25℃；
e．壓力：要求有一定的壓力，一般要求0.1MPa以上，以保證臭氧發生器穩定工作并滿足后級臭氧氣體輸送及投加的需要。
3.1空氣壓縮機
空氣壓縮機采用全無油變頻空壓機，出氣效率高、無需潤滑油空氣中不含油、噪音小，運行費用低。
3.2冷凍式干燥機
冷凍式干燥機是將飽和狀況下的壓縮空氣降溫冷凝除水，正常工作條件下可去除壓縮空氣中約80%的水分，氣源可達到大氣露點-40℃~-70℃左右，除水量大，能耗低，屬于淺度除水，配合吸干滿足臭氧放電要求。
3.3吸附式干燥機
采用了氣體凈化專用分子篩將飽和的壓縮空氣利用水分和空氣分子體積之不同來過濾除壓縮空氣中的飽和水蒸汽，可輕易的將水分子吸附在分子篩顆粒內，再利用再生方法來還原分子篩，其壓縮空氣點將可輕易達到-40℃
3.4空氣過濾器
一般采用分級的方式，包括主管道過濾、除油過濾、除塵過濾等，保證進入吸附式干燥機的氣源含油量<0.01mg/m3，保證進入臭氧發生器的氣源粉塵顆粒度小于0.01μm。
3.5油水分離器
通過安裝油水分離器可以去除99%以上的液態水?？諝鈮嚎s系統能達到更高效的運行，降低維護成本。
3.6儲氣罐
空壓機之后安裝儲氣罐，不僅能儲存壓縮空氣，減少由于壓縮機排氣不連續產生的壓力脈動，實現供氣和用氣的平衡，而且能降低壓縮空氣的溫度，減少過過慮器和干燥劑的負荷。
